YAG单灯激光焊接机电源故障代码诊断和维修案例

YAG单灯激光焊接机电源故障代码诊断和维修案例

作者:lslaser    来源:    发布时间:2021-09-21 12:36    浏览量:

       上海市青浦区某医疗器械公司购买的YAG激光焊接机出现故障,无法使用,该设备是武汉某激光同行生产的,由于距离比较远,售后服务成本比较高,该公司建议找上海的激光企业进行维修,于是通过百度在网上找到了我们,通过简单的沟通确定了激光焊接机维修的相关收费标准,双方没有异议,于是工程师上门检修。

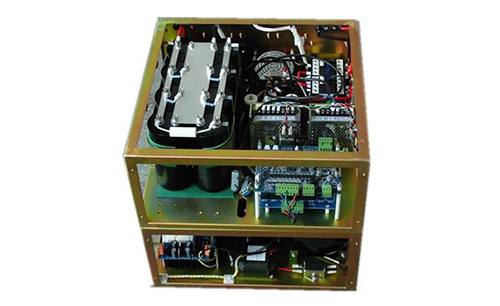

YAG焊接机电源内部图

       通过电话沟通,已经基本确定了大致的问题出现在什么地方,由于激光焊接机是比较老的型号,目前没有相关的配件准备,只能先去看看了解情况在做进一步的处理。工程师到现场后,了解到该焊接机是300瓦YAG激光焊接机,380V交流三相供电,2匹汉升的大家伙激光冷水机,开机按照程序依次开启激光焊接机,启动后,内部接触器吸合,然后激光冷水机启动,这一步可以确定信号版检测到水温和水压信号是正常的,水泵是正常工作的,接下来进入点灯的程序,接触器吸合的声音很明显,内部电路进入充电程序,预燃,这时候弹出“预燃失败”,“嘀嘀嘀”的报警声。出现点灯故障的时候,按照程序我们首先是判断高压板故障,检测大电容是否有充电的动作,用万用表直流档正负表笔接在电容的正负级上,电压在不断增加,证明电容在不断充电,这一步可以确定电容是正常的,充电电路是正常的。

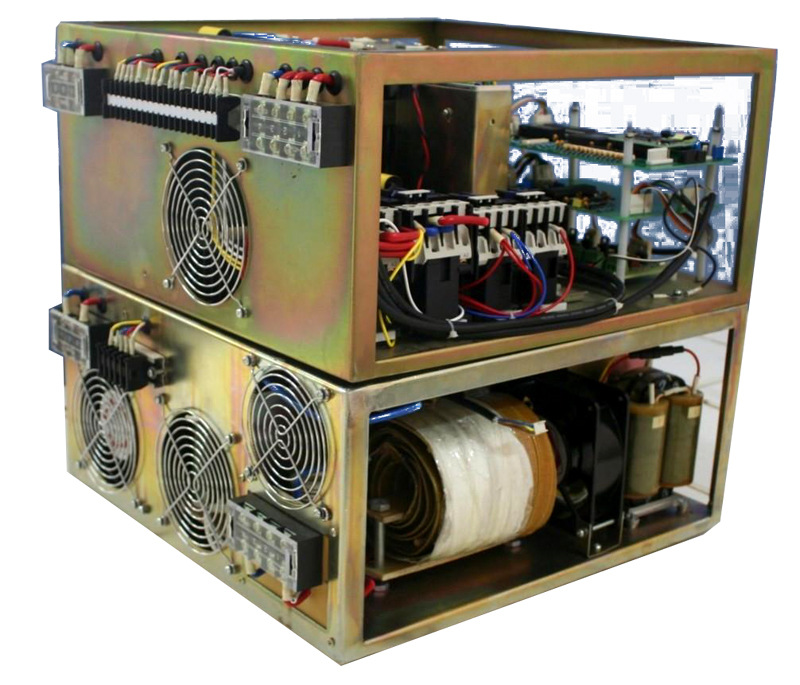

YAG焊接机电源

        随后检测高压板,上面的高压包、电容都是正常的,那么这个时候就开始排除是高压板的问题了,很可能是PCB板上程序的错误,无法完成点灯的动作。我们于是找到该型号的焊接机厂家的使用说明书,好在原厂的公司网站上公布了各种型号的电源的使用说明,根据故障代码,我们基本确定很可能是板卡的问题。由于该电源是双层电源,一共是三块控制办卡,互相由网线链接,如果是因为网线插口老化,信号传输问题,也有可能会出现这个问题,我们用几根新的网线替代了一下,再次开机,发现依然报错,证明不是网线的问题,最终我们确定是中空板的问题,搜索到该公司的技术工程师的联系方式,我们把这个问题反馈了一下,他表示是中控板上某个IC芯片坏了导致的,需要返厂维修,考虑到集成电路上某个元器件的故障,查到问题的元器件也是非常困难的,于是将三块控制板都拆卸掉寄望厂家进行维修,事后检修收到产品,安装后故障代码消失,一切正常,本次维修,一步一步的分析和判断基本是正确的,目前YAG激光焊接机电源市场上已经越来也少,取而代之的是光纤激光器焊接机电源,相关的维修目前我公司依然还是可以承接,有这方面上海激光焊接机维修需求的朋友可以联系上海亮实激光公司。

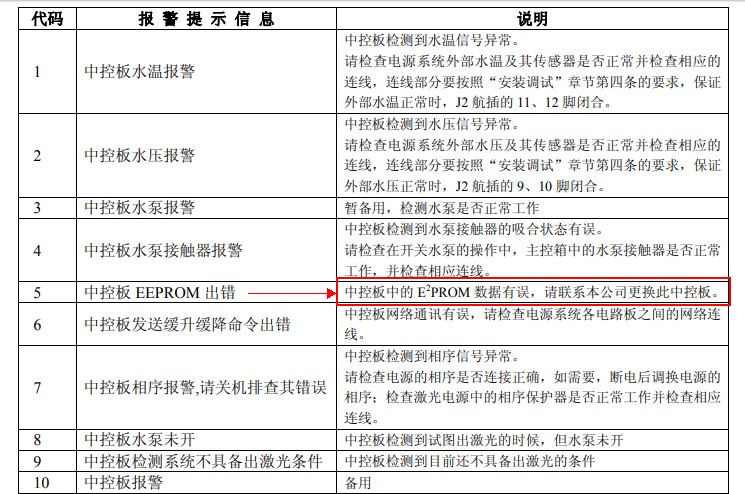

        如下图所示,故障原因:

故障原因
