激光焊接对于IGBT模块的应用

作者：lslaser 来源：发布时间：2021-09-21 12:22 浏览量：

IGBT模块是由IGBT芯片（绝缘栅双极型晶体管）和FWD芯片（续流二极管芯片）通过特定的电路桥封装而成的模块化半导体产品。因其具备节能、安装维修方便、散热稳定等特点，按照其电压的高低，可以分为高压GBT模块、中压GBT模块以及低压GBT模块。其中激光焊锡加工后的低压GBT模块主要应用在消费电子领域，中压GBT模块应用在家电、新能源汽车领域；高压GBT模块应用在智能电网、风力发电等领域。

1、绝缘衬板通过基板安装于散热器上，使得绝缘衬板与散热器换热路径中多出部分热阻环节，即导致绝缘衬板至散热器热阻大，制约了绝缘衬板的散热效率，导致IGBT功率等级难以提升；

2、为保证大基板与散热器表面良好接触，大基板平面需进行拱度处理，基板制造复杂、成本高；

3、基板因热膨胀引发接触不良时，IGBT使用性能及IGBT模块的可靠性降低，增加了系统运行风险，且造成了IGBT不均流效应凸显；

4、绝缘衬板需要使用特定工装保证焊接效果，绝缘衬板焊接过程复杂；

5、受焊接均匀性、大基板平面拱度、并联绝缘衬板的电流均匀性影响，存在绝缘衬板焊接过程复杂、封装难度大、无法保证IGBT使用性能和长期运行可靠性等问题。

激光焊接机的优势：

（1）激光焊机同IGBT板没有直接接触、且焊接过程中无电机使用，可以避免静电释放和电机污染等问题。

（2）无焊锡耗材，如烙铁头的消耗，既节约了使用成本，也省去了烙铁头维护时间。

（3）可根据客户需求专门定制。

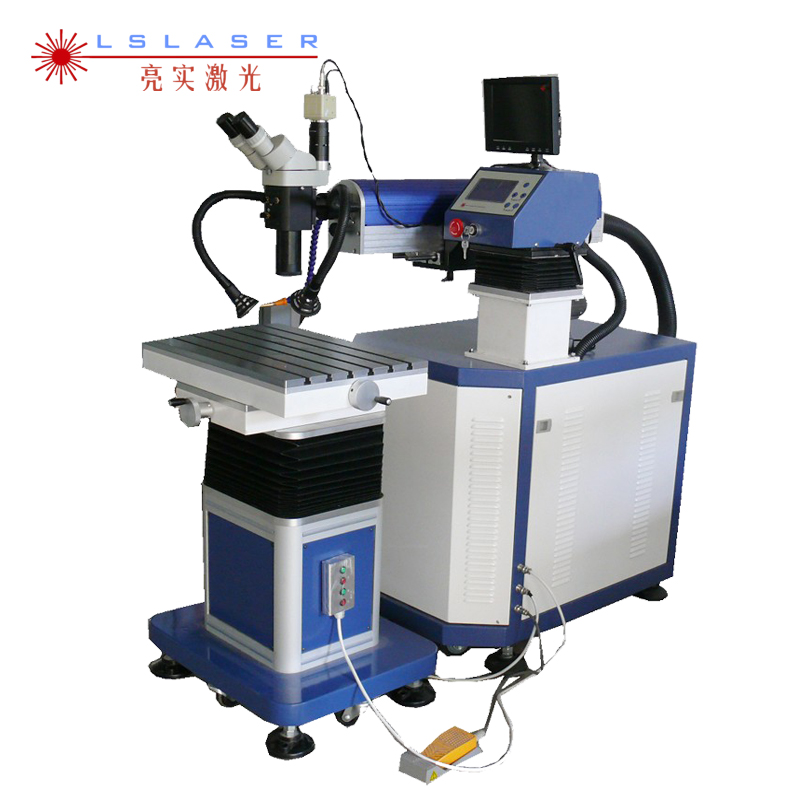

激光焊接机
